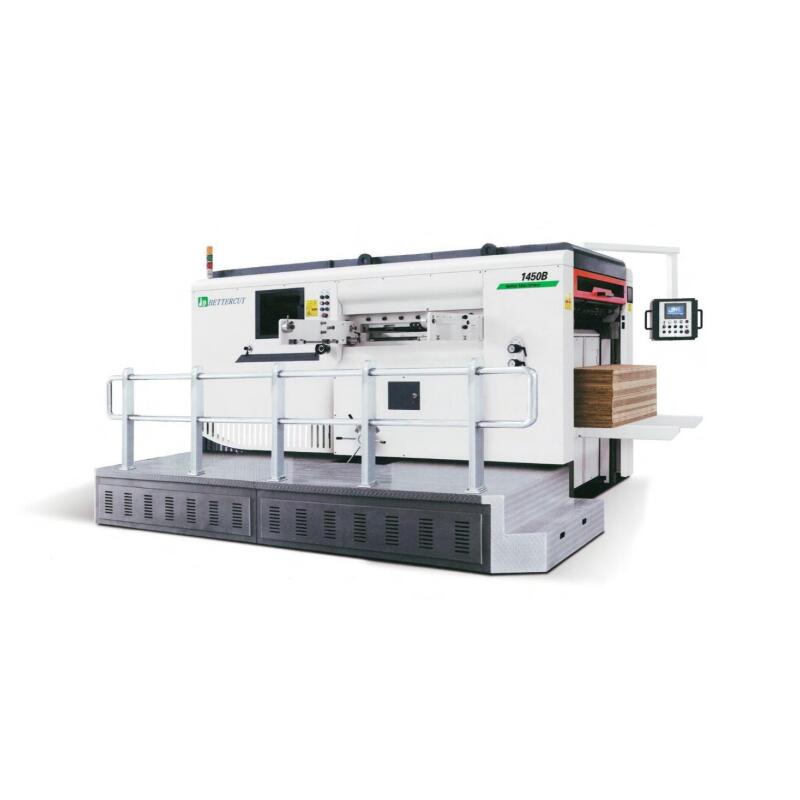

Halbautomatische Stanz- und Rillmaschine ELT-1450B
Kurze Beschreibung:
Wenn Sie nach einer halbautomatischen Stanze suchen, ist „BETTECUT“ ELT-1450B immer die erste Wahl für unsere Kunden. Die halbautomatische Stanze ELT-1450B ist ideal zum Stanzen einer Vielzahl von Materialien wie Karton, Litho -laminierter, gewellter und halbstarrer Kunststoff.Sie sind solide gebaut und wurden entwickelt, um die Nachfrage nach mittleren oder kleinen Auflagen mit minimalen Einstell- und Reaktionszeiten zu erfüllen und streng nach CE-Normen zu sein.Format: 1480 x 1080 mm, 4500 Bogen/Stunde, 300 Tonnen Schneidkraft, Hochstapelauslage, Abstreifer oder ohne Abstreifer als Option.
Produktdetail
Produkt Tags
FÜTTERUNGSABSCHNITT
1. Effektives manuelles Fütterungssystem.
2. Seitenführung zur Positionierung des Papierstapels in der Mitte.
3. Automatisches Hebesystem für Spundbohlen.
4. Verschiedene Größen und Dicken, große Auswahl
DIECUTTING-ABSCHNITT
1.Pneumatisches Verriegelungssystem zum sicheren und bedienerfreundlichen Wechseln der Stanzplatte.
2.Zentrales Positionssystem für schnelles Einrichten der Abisolierwerkzeuge und Auftragswechsel.
3. Durch die Übernahme der weltberühmten Marke von Lagern (NSK aus Japan) und elektronischen Komponenten (Siemens, Omron und Schneider) kann ein präziser Steuerungs- und Stanzprozess erreicht werden.
LIEFERUNGSEKTION
1.Photovoltaische Vorrichtung für sicheren Eingang und Betrieb.
2.Hochstapelpalettenanlieferung.
3.Rüttler an der Seite und vorne, um ein sauberes Stapeln zu gewährleisten.
4. Optionale Funktion: Tape Inserter mit Zähler.
Elektrischer Abschnitt
1. Nimmt elektrische Komponenten weltberühmter Marken für eine bessere Leistung und rechtzeitigen Kundendienst und Wartung vor Ort an.
2.Siemens neueste SPS-Technologie, um einen sicheren und störungsfreien Betrieb zu gewährleisten.
Hauptantriebssystem
1. Monoblock-Gussgehäuse, um weniger Vibrationen zu reduzieren und eine stabilere Leistung und längere Lebensdauer zu erreichen.
2. Vertiefter Öltank, um einen Teil des Schneckenrads zu machen, das zur besseren Schmierung unter Schmieröl arbeitet.
Hauptkettenantrieb
Schwerlast- und hochpräzise Kette (RENOLD aus UK), um eine hohe Zugfestigkeit und Verschleißfestigkeit zu erreichen.
| Art | ELT-1450 |
| max.Papier größe | 1480 × 1080 mm |
| Mindest.Papier größe | 550 × 480 mm |
| max.Schnittgröße | 1450 × 1050 mm |
| Schnittdruck | 300 Tonnen |
| Papiertyp | Wellpappe≦9mm, Karton≥250g |
| Schnittgenauigkeit | ±0,5 mm |
| max.mechanische Geschwindigkeit | 4500s/h |
| Schnittlinienhöhe | 23,8 mm |
| Druckeinstellung | ±1mm |
| Mindest.vorderer Rand | Greifer ≥8 mm |
| Totale Kraft | 20,5kw |
| Maschinendimension | 6270 × 3450 × 2340 mm (einschließlich Plattform) |
| 4778 × 2805 × 2330 mm (ohne Plattform) | |
| Gesamtgewicht | ～17t |
| Nein. | Artikel | Marke |
| 1 | SPS | Siemens, deutsch |
| 2 | VFD | YASKAWA, Japan |
| 3 | Greiferkette | IWIS, deutsch |
| 4 | Berührungsempfindlicher Bildschirm | Siemens, deutsch |
| 5 | Lichtschranke / Verstärker | Panasonic, Japan |
| 6 | Basiskurbelwellenlager | NSK, Japan |
| 7 | Greifer | 65 Mio |
| 8 | Basis / obere und untere Plattform | QT500 |
| 9 | Leistungsschalter / Schütz | Schneider, Frankreich |
| 10 | Encoder | Omron, Japan |
| 11 | Pneumatische Kupplung | OMPI, Italien |
| 12 | Lichtschranke | Omron, Japan |
Professionelles Holzpaket und erfahrene Ladeteams
